Παρουσίαση μετατροπής σακιδίου σε σακίδιο μεταφοράς FT-817
Υλικά που απαιτούνται
Μπαταρία 12V 7,2 Ah
Πλαστικό κουτί
Βίδες Μ5 Χ 6 cm τεμ 6 min
Θερμοσυστελομενο μακαρόνι σε διατομή ως οι βίδες
Παξιμάδια και πεταλούδες
Βύσματα από 3 τεμάχια αρσενικά και θηλυκά 3,5 mm mono
1 τεμ θηλυκό BNC
1 τεμ αρσενικό PL
Hands free Midland MA28
Connector τροφοδοσίας για φόρτιση της μπαταρίας
Ασφαλειοθηκη με ασφάλεια έως 3,15 Α
Kκαλώδιο RF και καλώδιο τροφοδοσίας κόκκινο – μαύρο 2 Χ 1.5 mm2
Αναλυτική περιγραφή εργασιών και ιδέες που μπορείτε να πάρετε από τις περιγραφές και τις φωτογραφίες.

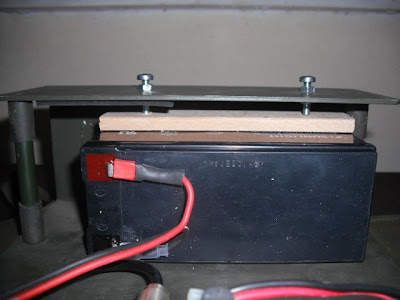

Τοποθετούμε στο βάθος της μεταλλικής βάσης του σακιδίου την μπαταρία και φροντίζουμε για την σωστή στήριξη της με δυο βίδες Μ5 μαζί με τέσσερα παξιμάδια.
Φωτ.1

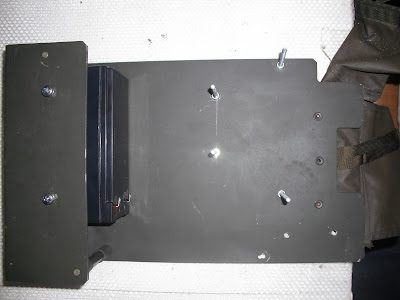

Επόμενο βήμα είναι να τοποθετήσουμε το μηχάνημα στην μεταλλική βάση του σακιδίου χαράζοντας το περίγραμμα του μηχανήματος στην βάση και υπολογίζοντας τις σωστές αποστάσεις τρυπάμε με τρυπάνι 5αρι και τοποθετούμε τις βίδες Μ5 , καλό είναι να βάλουμε δυο στο πίσω μέρος και από μια δεξιά και αριστερά του μηχανήματος προσέχοντας να μην συμπέσουν σε κάποια από τα βύσματα .
Φωτ.2

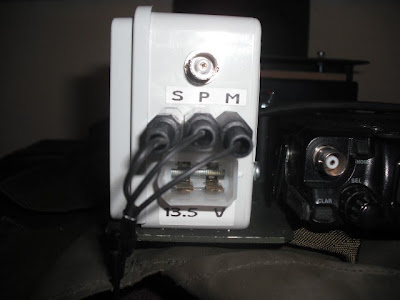

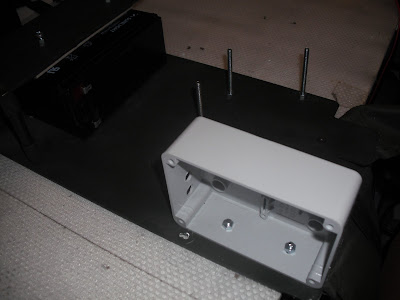

Τοποθέτηση πλαστικού κουτιού , εκεί έχω καταλήξει όλες τις απαραίτητες εξόδους του μηχανήματος έτσι ώστε να έχω εύκολη πρόσβαση σε αυτές . Έχω το mic , ptt, speaker phone και την πίσω RF έξοδο για να μην ταλαιπωρείται το BNC της μάνας του. Τέλος έχω τοποθετήσει και ένα βύσμα τροφοδοσίας για την εύκολη φόρτιση της μπαταρίας από αναπτήρα αυτοκινήτου η τροφοδοτικό.
Φωτ.3
Φωτ.4

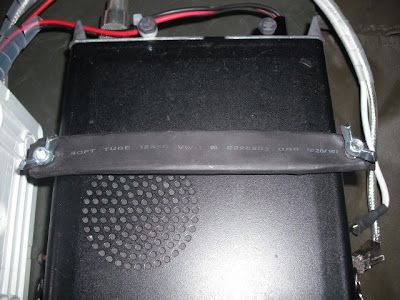

Στο πάνω μέρος του μηχανήματος τοποθετούμε μια μπάρα από πλαστικό για αποφυγή των κραδασμών κατά την μεταφορά.
Φωτ.5
Απαραίτητη είναι και η χρήση ασφάλειας στην τροφοδοσία από την μπαταρία για τυχόν βραχυκύκλωμα.Φωτ.6
Από τις εξόδους που προανέφερα χρησιμοποίησα το mic το ptt από το 8pin RG45 βύσμα και το speakerphone για το Hands free MA28 της MIDLAND.
Φωτ.7
Το hands free το βρήκα ιδανικό και εύχρηστο για την δουλειά που το θέλουμε , με μια απλή μετατροπή στην πλακέτα του και στα βύσματα του είναι και οικονομικό ( 8 – 10 €) λειτουργεί άψογα στο μηχάνημα - MIDLAND MA28.Φωτ.8

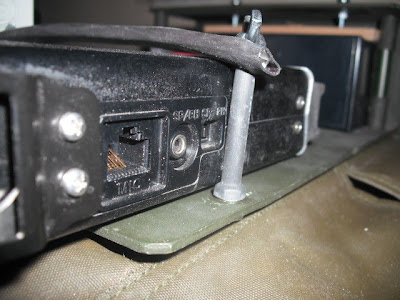

Για καλύτερη προσαρμογή καλό θα είναι να επενδύσουμε τις βίδες με θερμοσυστελομενο μακαρόνι για να μην καταστρέψουμε το φινίρισμα του μηχανήματος.
Φωτ.9

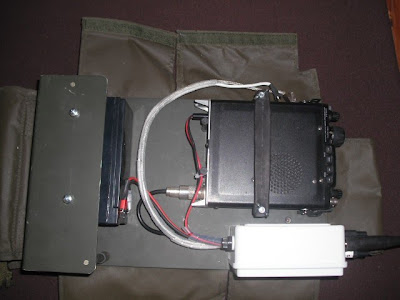

Η τελική εσωτερική μορφή του σακιδίου θα είναι :
Φωτ.10

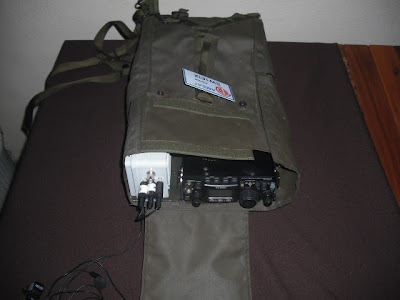

Τέλος η εξωτερική μορφή θα είναι
Φωτ.11
Πιστεύω να σας κατατόπισα και να σας βοήθησα να πάρετε ιδέες για την δικιά σας κατασκευή. Πρόθυμος για κάθε πληροφορία .
SW1EIX
Χερουβειμ Χρηστος
sw1eix@otenet.gr
Mob. 6977 908363
υ.γ. ευχαριστώ τον συνάδελφο για την τιμή που μου έκανε, να μοιραστή μαζί μας την ωραία αυτή κατασκευή και την αξιοποίηση ουσιαστικά, ενός απλού σακιδίου! Η κατασκευή και η παρουσίαση είναι όλη δικιά του και σε αυτόν ανήκουν τα εύσημα! Το μόνο το οποίο θα μπορούσα να συμπληρώσω είναι ό,τι στους κενούς χώρους του σακιδίου, αφού υπάρχουν έτσι κι αλλιώς, θα μπορούσατε να στριμώξετε ένα μικρό τιούνερ και μερικά μέτρα σύρμα κεραίας.
73's de sv3auw
